PHE5D
Centro de mecanizado de pórtico CNC de 5 ejes

• Capacidad de procesamiento universal y flexible
• Capaz de procesar múltiples ángulos y múltiples direcciones de piezas con formas especiales

DESCRIPCIÓN

DATOS TÉCNICOS

VIDEO

SEND A MESSAGE

DESTACAR

Procesamiento de varillaje de 5 ejes de alto rendimiento

Equipado con cabeza A/C de desarrollo propio,

Equipado con cabezal de 2 ejes de alto rendimiento, husillo motorizado de alta velocidad HSK A63, que realiza procesamiento multidireccional y multiángulo, para cumplir con los requisitos de procesamiento de alta suavidad de varias piezas con formas especiales.

Último diseño de estructura de pórtico, con un rendimiento dinámico superior y mayor aceleración

La estructura integrada de columnas y vigas reduce el centro de gravedad del equipo, mejora la capacidad general antivuelco y la rigidez.

Combinado con la gran área de procesamiento, para satisfacer las diversas necesidades de los clientes.

Sistema de control numérico de primera clase con alta estabilidad de procesamiento

• El sistema de 5 ejes de Siemens está equipado

• Con potentes funciones y transmisión de datos de nivel completo

• Adopta un diseño de arquitectura modular y abierta con alta escalabilidad

• Logra casi todas las aplicaciones de mecanizado.

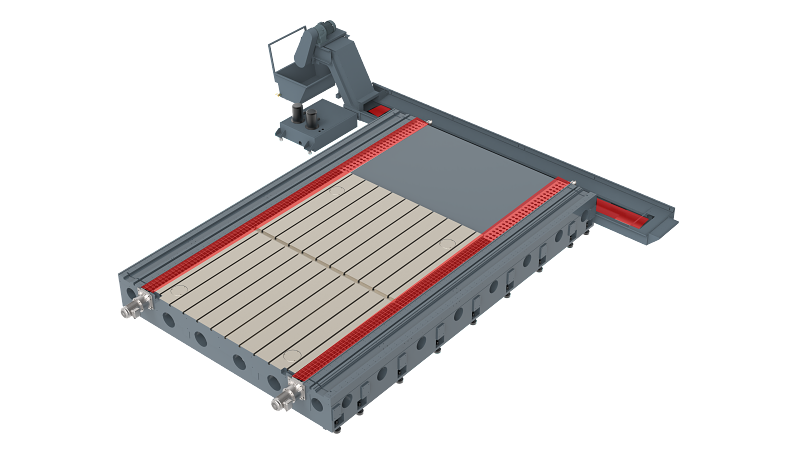

La potente capacidad de eliminación automática de virutas

Los extractores de virutas de doble tornillo y un transportador de virutas de placa de cadena están equipados, brindando la poderosa capacidad de descarga de virutas, para garantizar la descarga oportuna de las virutas de desecho del procesamiento.

INFORMACIÓN BÁSICA

• La máquina integra la función de fresado, taladrado, roscado.

• Mecanizado de diferentes tipos de materiales de aluminio, acero, cobre.

• Ampliamente utilizado en el procesamiento de piezas con formas especiales en la ingeniería aeroespacial, automotriz y de maquinaria.

CONFIGURACIÓN

ESTÁNDAR

Almacén de herramientas tipo paraguas

Transportador de virutas

operar el sistema

OPCIONAL

Escala lineal

Cortina de luz

Sonda de inspección

DATOS TÉCNICOS

	Elementos	Unidad	PHE5D-CNC3020
Viajar	eje x	milímetro	3000
	eje Y	milímetro	3 ejes: 2000
			4 ejes: 1400
	Eje Z	milímetro	530
	eje A	/	±185°
	eje C	/	±320°
Huso	Tipo	/	Motorizado
	máx. velocidad	rpm	24000
	Afilar	/	HSK A63
velocidades de avance			tornillo de 3 ejes	Piñón y cremallera
	Rápido en X/Y/Z	m/min	42/48/48	60/60/48
	Velocidad de avance de corte X/Y/Z	m/min	20	15
Revista de herramientas	Tipo	/	tipo paraguas
	Capacidad	piezas	12
	Tiempo de herramienta a herramienta	segundo	2
	máx. diámetros/longitud/peso de la herramienta		φ75 mm/300 mm/8 kg
Dimensión	Altura de la máquina	milímetro	3200
	Área de cobertura	milímetro	7100*4100
	Peso de la máquina	kg	14000
